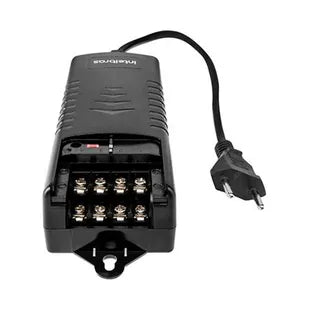

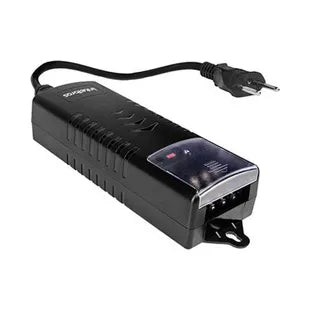

Fonte Intelbras EF 1205+ - Potência e Versatilidade para Sistemas CFTV
Fonte de alimentação AC/DC multissaída da Intelbras com capacidade para alimentar até 20 câmeras HD. Com 12V e 5A (64W), oferece tensão ajustável de 11,5 a 13,8 Vcc, ideal para compensação de perdas em longas distâncias. Bivolt automático, filtro antirruído, LED indicativo de funcionamento e múltiplas proteções garantem operação segura. Material antichamas e engate para fixação em parede facilitam instalação profissional.
✓ Principais Características:
- Alta capacidade: Alimenta até 20 câmeras HD* (250mA cada)
- Tensão ajustável: 11,5 a 13,8 Vcc - compensa perdas em longas distâncias
- Multissaída: Bornes com proteção plástica para múltiplos equipamentos
- Bivolt automático: 100~240 Vac - funciona em qualquer rede elétrica
- Filtro antirruído: Imagens nítidas sem interferências
- LED indicativo: Sinalização visual de funcionamento e falhas
- Material antichamas: Segurança adicional na instalação
- Engate para parede: Facilita fixação profissional
- Proteção completa: Contra surto, sobrecarga e sobrecorrente
📦 Aplicações:
- Sistemas CFTV com até 20 câmeras HD
- Câmeras analógicas, AHD, HD-TVI e HD-CVI
- DVRs e NVRs profissionais
- Sistemas de segurança comercial e residencial
- Controladores de acesso
- Automação residencial e predial
- Fitas LED 12V de alta potência
- Som automotivo e equipamentos de áudio
- Redes e equipamentos de comunicação
📋 Especificações Técnicas:
| MODELO: EF 1205+ | |
| ENTRADA | |
| Tensão nominal: | 100 ~ 240 Vac (bivolt automático) |
| Variação de tensão: | 90 ~ 264 Vac |
| Frequência: | 50 ou 60 Hz (47 a 63 Hz) |
| Corrente: | 1 A máximo (carga nominal) |
| SAÍDA | |
| Tensão nominal: | 12,8 Vcc |
| Tensão ajustável: | 11,5 a 13,8 Vcc |
| Variação de tensão: | 11,4 a 13,4 Vcc (com/sem carga) |
| Corrente: | 0 a 5 A |
| Potência nominal: | 64 W |
| Eficiência: | > 80% (carga nominal) |
| Ripple e ruído: | 120 mV (pico a pico) |
| Tipo de saída: | Bornes com proteção plástica |
| PROTEÇÕES | |
| Entrada: | Sobretensão (varistores) e sobrecorrente (fusível) |
| Saída - Curto: | Retorno automático após cessar |
| Saída - Sobrecarga: | 120% - 200% (retorno automático) |
| SINALIZAÇÃO LED | |
| LED aceso: | Alimentação OK |
| LED piscando: | Curto-circuito na saída |
| LED apagado: | Alimentação NOK |
| SEGURANÇA | |
| Isolamento dielétrico: | 1500 Vac / 5 mA / 5s (primário-secundário) |
| Resistência isolamento: | 10 MΩ mínimo (500 Vdc) |
| Material: | Antichamas |
| FÍSICO | |
| Dimensões (L x A x P): | 54 x 36,5 x 164 mm |
| Peso: | 275 g |
| Temperatura operação: | 0 a 40°C |
| Fixação: | Engate para parede |
| Fabricante: | Intelbras |
✅ Vantagens:
- Grande capacidade: 5A permite alimentar até 20 câmeras HD ou 10 Full HD
- Tensão ajustável: Compensa perdas em longas distâncias de cabeamento
- Imagem de qualidade: Filtro antirruído elimina interferências nas imagens
- Diagnóstico visual: LED indica status de funcionamento e falhas
- Conexão segura: Bornes com proteção plástica evitam curtos acidentais
- Proteção contra raios: Varistores protegem contra descargas atmosféricas
- Instalação profissional: Engate para fixação em parede
- Segurança máxima: Material antichamas e múltiplas proteções
- Versatilidade: Multiuso para CFTV, automação, LED e muito mais
💡 Dica de Uso:
Cálculo de capacidade: Com 5A disponíveis, esta fonte pode alimentar:
- Câmeras HD (250mA): até 20 unidades
- Câmeras Full HD (500mA): até 10 unidades
- Câmeras 4K (800mA): até 6 unidades
- Fita LED (1A/metro): até 5 metros
Ajuste de tensão: Para instalações com cabos longos, ajuste a tensão de saída para compensar a perda. Use um multímetro para medir a tensão no ponto final e ajuste para 12V. A faixa ajustável de 11,5 a 13,8 Vcc permite compensação ideal.
Importante: Sempre deixe margem de segurança de 20% na capacidade total. O LED indicativo facilita o diagnóstico: se piscar, há curto-circuito na saída.
