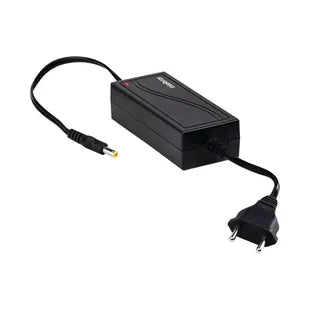

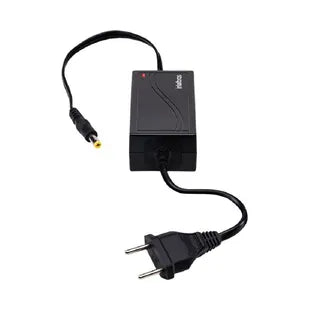

Fonte Intelbras EF 1203 - Potência e Estabilidade para Sistemas CFTV
Fonte de alimentação AC/DC da Intelbras com capacidade para alimentar até 10 câmeras HD simultaneamente. Com 12V e 3A (38W), oferece tensão estabilizada, filtro antirruído e múltiplas proteções contra surtos elétricos. Bivolt automático e LED indicativo de funcionamento facilitam instalação e monitoramento. Ideal para sistemas CFTV, automação, redes e iluminação LED.
✓ Principais Características:
- Alta capacidade: Alimenta até 10 câmeras HD* (250mA cada)
- Bivolt automático: 100~240 Vac - funciona em qualquer rede elétrica
- Tensão estabilizada: 12,8 Vcc ± 5%
- Filtro antirruído: Imagens nítidas sem interferências
- Proteção completa: Contra surto, sobrecarga, sobrecorrente e sobretensão
- LED indicativo: Sinalização visual de funcionamento e falhas
- Conector P4: Cabo de 1,05m para fácil instalação
- Garantia estendida: 1 ano, mesmo com conector P4 cortado
📦 Aplicações:
- Sistemas CFTV com até 10 câmeras HD
- Câmeras analógicas, AHD, HD-TVI e HD-CVI
- DVRs e equipamentos de gravação
- Sistemas de segurança residencial e comercial
- Controladores de acesso
- Automação residencial e predial
- Fitas LED 12V
- Som automotivo e equipamentos de áudio
- Redes e equipamentos de comunicação
📋 Especificações Técnicas:
| MODELO: EF 1203 | |
| ENTRADA | |
| Tensão nominal: | 100 ~ 240 Vac (bivolt automático) |
| Variação de tensão: | 90 ~ 264 Vac |
| Frequência: | 50 ou 60 Hz (47 a 63 Hz) |
| Corrente: | 1 A máximo (carga nominal) |
| Cabo de alimentação: | 1,05 m |
| SAÍDA | |
| Tensão nominal: | 12,8 Vcc (± 5%) |
| Corrente: | 0 a 3 A |
| Potência nominal: | 38 W |
| Eficiência: | > 75% (carga nominal) |
| Ripple e ruído: | 120 mV (pico a pico) |
| Conector: | P4 com cabo de 1,05 m |
| PROTEÇÕES | |
| Entrada: | Sobretensão (varistores) e sobrecorrente (fusível) |
| Saída - Curto: | Retorno automático após cessar |
| Saída - Sobrecarga: | 120% - 200% (retorno automático) |
| Saída - Sobretensão: | 120% - 150% (retorno automático) |
| SINALIZAÇÃO LED | |
| LED aceso: | Alimentação OK |
| LED piscando: | Curto-circuito na saída |
| LED apagado: | Alimentação NOK |
| SEGURANÇA | |
| Isolamento dielétrico: | 1500 Vac / 5 mA / 5s (primário-secundário) |
| Resistência isolamento: | 10 MΩ mínimo (500 Vdc) |
| FÍSICO | |
| Dimensões (L x A x P): | 51 x 32,5 x 125 mm |
| Peso: | 270 g |
| Temperatura operação: | 0 a 40°C |
| Garantia: | 1 ano (mesmo com P4 cortado) |
| Fabricante: | Intelbras |
✅ Vantagens:
- Grande capacidade: 3A permite alimentar até 10 câmeras HD ou 6 Full HD
- Imagem de qualidade: Filtro antirruído elimina interferências nas imagens
- Diagnóstico visual: LED indica status de funcionamento e falhas
- Proteção contra raios: Varistores protegem contra descargas atmosféricas
- Segurança máxima: Múltiplas proteções com retorno automático
- Instalação simples: Bivolt automático, sem ajustes necessários
- Flexibilidade: Garantia mantida mesmo cortando P4 para adaptação
- Versatilidade: Multiuso para CFTV, automação, LED e muito mais
- Compacta: Design reduzido facilita instalação em espaços limitados
💡 Dica de Uso:
Cálculo de capacidade: Com 3A disponíveis, esta fonte pode alimentar:
- Câmeras HD (250mA): até 10 unidades
- Câmeras Full HD (500mA): até 6 unidades
- Câmeras 4K (800mA): até 3 unidades
- Fita LED (1A/metro): até 3 metros
Importante: Sempre deixe margem de segurança de 20% na capacidade total. O LED indicativo facilita o diagnóstico: se piscar, há curto-circuito na saída.
